توضیحات محصول

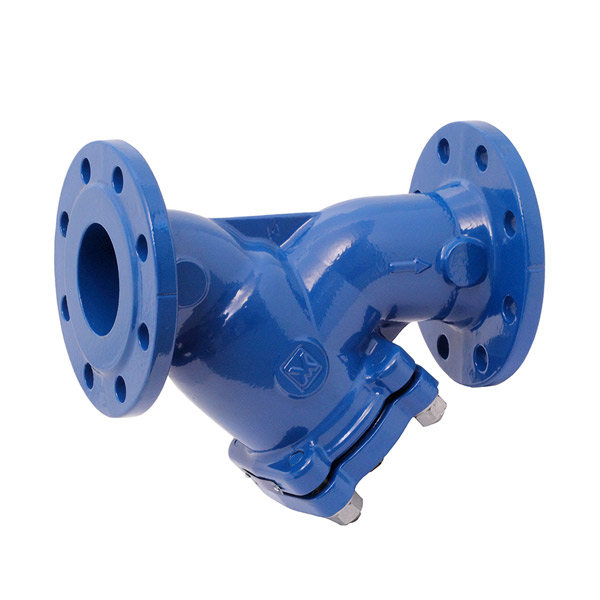

شیر صافی Y به صورت ریخته‌گری شده و فورج شده تولید شده و طبق مشخصات دقیق ماشینکاری می‌شوند. این شیر مطابق استاندارد ASME B16.1 دارای فلنج می‌باشد. البته ممکن است بر اساس استانداردهای EN، DIN، BS یا JIS نیز ساخته شود.
شیر صافی Y در بدنه و کاور خود دارای شیارهای ماشینکاری شده است تا بتوان صفحه آن را به راحتی تراز کرد و هنگام تعمیر نیز بتوان همترازی دقیقی برای آن انجام داد. گسکت در واقع یک الیاف مصنوعی است که بین بدنه و کاور فشرده شده تا قدرت و دوام آن‌ها بیشتر شود. در صورت نیاز می‌توانید این شیر را همراه با blow-off plug سفارش دهید. صفحه‌های سوراخ شده استنلس استیل ۳۰۴ استاندارد به منظور حداکثر مقاومت طراحی شده‌اند. سوراخ‌ها و شبکه‌های با سایزهای مختلف از جنس استنلس استیل، مونل و برنج موجود می‌باشد که مطابق با نیازهای خاص سیال می‌باشد. برای تمیز کردن شیر صافی باید پلاگ متصل به پورت blow-off را از طریق باز کردن شیر یا دِرن انجام داد.
نام شیر صافی Y به دلیل پیکربندی آن است. این نمونه از شیر صافی (Strainer valve) اغلب در خطوط تحت فشار مایع یا گاز استفاده می‌شود اما می‌تواند در شرایط ساکشن یا وکیوم نیز استفاده گردد. این شیر در کاربری‌هایی استفاده می‌شود که مقادیری از ذرات جامد وجود داشته و تمیز کردن به ندرت اتفاق می‌افتد. اگر ذرات جامد به راحتی از صفحه بیرون بریزند و مایع در معرض هوا قرار بگیرد، وجود یک شیر blow-down در پورت دِرن اجازه می‌دهد که بدون برداشتن صفحه و بدون ایجاد اختلال در فرآیند، شیر را تمیز کنید.
رتبه‌بندی فشار: ANSI #150 to 2500, PN16~PN420
متریال ساخت: چدن، چدن نشکن، کربن استیل ریخته‌گری شده، استنلس استیل ریخته‌گری شده، داپلکس ریخته‌گری شده
اتصالات انتهایی: فلنجی (FF, RF, RTJ)
جنس صفحه: استنلس استیل گرید ۳۰۴ یا ۳۱۶
